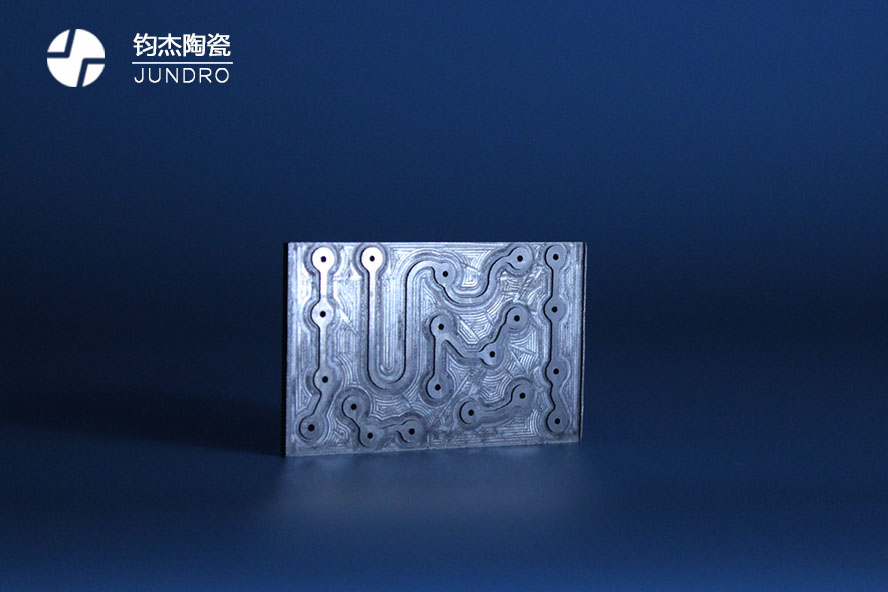

鋁碳化硅(AlSiC)是鋁基碳化硅顆粒增強復合材料的簡稱,它充分結合了碳化硅陶瓷和金屬鋁的不同優勢,具有高導熱性、與芯片相匹配的熱膨脹系數、密度小、重量輕,以及高硬度和高抗彎強度,是新一代電子封裝材料中的佼佼者。鈞杰陶瓷開發一種全新的加工工藝,這種綜合性的加工工藝相較傳統CNC加工以及超聲波加工具有較為明顯的優勢。這種加工工藝主要是利用多種不同類型刀具、多種切削刀路并結合幾種加工機床的綜合方式。鈞杰陶瓷加工:134 128 56568(微信號)
鋁碳化硅封裝材料滿足了封裝的輕便化、高密度化等要求,適用于航空、航天、高鐵及微波等領域,是解決熱學管理問題的首選材料,其可為各種微波和微電子以及功率器件、光電器件的封裝與組裝提供所需的熱管理,新材料——鋁碳化硅的應用也因此具有很大的市場潛力。
時代亦可以材料命名
科技發展的主要方向之一是新材料的研制和應用,新材料的研究,是人類對物質性質認識和應用向更深層次的進軍。人類社會的發展也無時不伴隨著對自然界物質的改造與利用,石器時代伴隨人類度過原始生活,鐵器時代帶來農業文明,以及后來金、銀、陶瓷在人類生活中的地位都表明,人類發展史同樣也是一部物質材料的發展史。“十三五規劃”就明確就提出構建產業新體系,推動生產方式向柔性、智能、精細轉變,促進新一代信息通信技術、新材料、生物醫藥及高性能醫療器械等產業發展壯大。新材料在國防建設上作用重大。例如,超純硅、砷化鎵研制成功,導致大規模和超大規模集成電路的誕生,使計算機運算速度從每秒幾十萬次提高到每秒百億次以上;航空發動機材料的工作溫度每提高100℃,推力可增大24%;隱身材料能吸收電磁波或降低武器裝備的紅外輻射,使敵方探測系統難以發現等等。
鋁碳化硅封裝材料的發展已歷經三代
第一代是以塑料、金屬、陶瓷等為主的簡單封裝,主要的用途是將器件封裝在一起,起到包封、支撐、固定、絕緣等作用,這代封裝材料目前主要用于電子產品的封裝。第二代封裝材料,以可伐(Kovar)合金、鎢銅合金產品為代表,其對于航天、航空、軍工國防及以便攜、袖珍為主要趨勢的當代封裝業來講,有先天的劣勢。
第三代封裝材料即是以鋁碳化硅為代表的產品。鋁碳化硅(AlSiC)是將金屬的高導熱性與陶瓷的低熱膨脹性相結合,能滿足多功能特性及設計要求,具有高導熱、低膨脹、高剛度、低密度、低成本等綜合優異性能,是當今芯片封裝的最新型材料。目前已大量應用到航空航天、新能源汽車、電力火車,微電子封裝等領域。
鋁碳化硅封裝材料具有較大的市場潛力
目前,國內生產鋁碳化硅產品的企業有3家左右,國外企業有7家左右,美國企業4家、歐盟企業1家、日本企業2家。其中,在國內有代理商的有兩家企業。從公開資料來看,多數企業技術研發實力較強、生產裝備好、產品品種多、技術先進,具有各類管殼和平板基片產品的研發和生產能力。日本DENKA化學株氏會社和美國CPS公司是目前世界上規模最大的生產鋁碳化硅基板產品的兩家企業。目前,上述兩家公司占據了鋁碳化硅行業絕大部分的市場份額。
鋁碳化硅可實現低成本的、無須進一步加工的凈成形,還能與高散熱材料(金剛石、高熱傳導石墨等)的經濟性并存集成,滿足大批量倒裝芯片封裝、微波電路模塊、光電封裝所需材料的熱穩定性及散溫度均勻性要求,同時也是大功率晶體管、絕緣柵雙極晶體管的優選封裝材料,提供良好的熱循環及可靠性。
業內預計,未來中國新材料產值增長速度將保持在每年20%以上。到2020年,中國新材料產業市場規模有望達到數萬億元。巨大的市場需求為新材料產業提供了重要的發展機遇。鈞杰陶瓷是一家專業加工鋁基碳化硅的加工廠。主要重視于產品的質量、以及產品的需求量、然后在經過10多年的努力發展,在同行業擁有較高的知名度和較好的口碑。鈞杰陶瓷歡迎各位朋友前來參觀考察、洽談業務。鈞杰陶瓷加工廠:134 128 56568(微信號)
