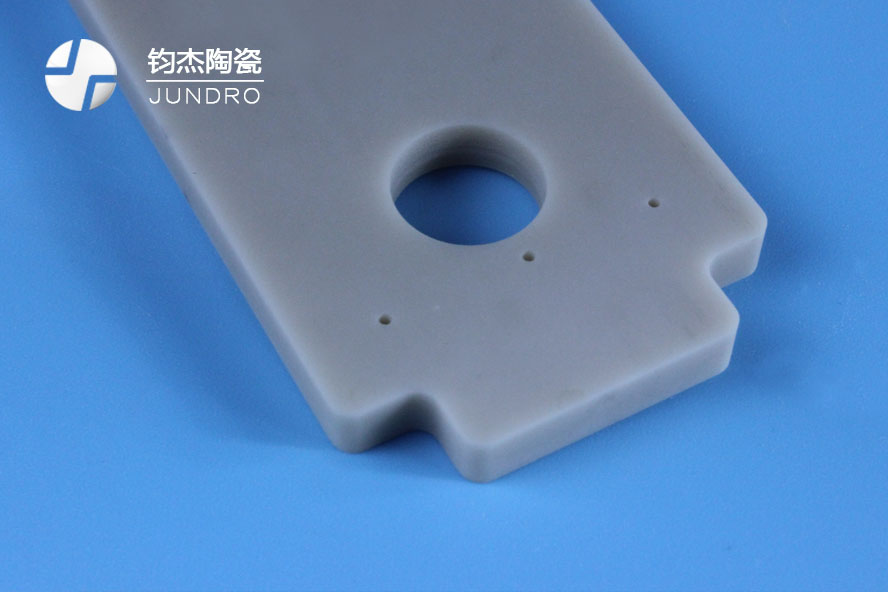

在電子封裝過程中,基板主要起機械支撐保護與電互連(絕緣)作用。隨著電子封裝技術逐漸向著小型化、高密度、多功能和高可靠性方向發展示,電子系統的功率密度隨之增加,散熱問題越來越嚴重。器件的散熱影響條件眾多,其中基板材料的選用也是關鍵的一環。此外鈞杰陶瓷開發一種全新的加工工藝,這種綜合性的加工工藝相較傳統CNC加工以及超聲波加工具有較為明顯的優勢。這種加工工藝主要是利用多種不同類型刀具、多種切削刀路并結合幾種加工機床的綜合方式。電子封裝陶瓷基板加工廠家鈞杰陶瓷加工:134 128 56568(微信號)
目前,電子封裝常用的基板材料主要有四大類:聚合物基板;金屬基板;復合基板;陶瓷基板。陶瓷基板材料以其強度高、絕緣性好、導熱和耐熱性能優良、熱膨脹系數小、化學穩定性好等優點,廣泛應用于電子封裝基板。

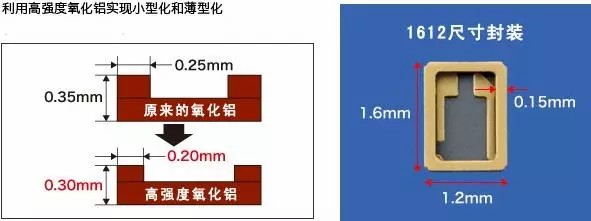

陶瓷封裝基板材料主要包括Al2O3、BeO和AlN等。目前,Al2O3陶瓷是應用最成熟的陶瓷封裝材料,以其耐熱沖擊性和電絕緣性較好、制作和加工技術成熟而被廣泛應用。
相對于塑料基和金屬基,其優點是:(1)低介電常數,高頻性能好;(2)絕緣性好、可靠性高;(3)強度高,熱穩定性好;(4)熱膨脹系數低,熱導率高;(5)氣密性好,化學性能穩定;(6)耐濕性好,不易產生微裂現象。陶瓷封裝材料缺點是:成本較高,適用于高級微電子器件的封裝,如航空航天和軍事工程的高可靠、高頻、耐高溫、氣密性強的封裝;在移動通信、家用電器、汽車等領域也有著廣泛應用。
美國、日本等國相繼開發出多層陶瓷基片,使其成為一種廣泛應用的高技術陶瓷,目前已投入使用的陶瓷基片材料有Al2O3、BeO和AlN、SiC和莫來石等。從結構與制作工藝,陶瓷基板可分為高溫共燒多層陶瓷基板、低溫共燒陶瓷基板、厚膜陶瓷基板、直接鍵合銅陶瓷基板等,下面將為大家分類說明。
一、高溫共燒多層陶瓷基板
高溫共燒多層陶瓷基板制備工藝是:先將陶瓷粉(Si3N4、Al2O3、AlN)加入有機黏結劑,混合均勻后成為膏狀漿料,接著利用刮刀將漿料刮成片狀,再通過干燥工藝使片狀漿料形成生坯;然后依據各層的設計鉆導通孔,采用絲網印刷金屬漿料進行布線和填孔,最后將各生坯層疊加,置于高溫爐(1600℃)中燒結而成。因為燒結溫度高,導致金屬導體材料的選擇受限(主要為熔點較高但導電性較差的鎢、鉬、錳等金屬),制作成本高,熱導率一般在20~200W/(m·℃)(取決于陶瓷粉體組成與純度)。
二、低溫共燒陶瓷基板
低溫共燒陶瓷基板制備工藝與高溫共燒多層陶瓷基板類似,其區別是在Al2O3粉體中混入質量分數30%-50%的低熔點玻璃料,使燒結溫度降低至850~900℃,因此可以采用導電率較好的金、銀作為電極和布線材料。但另一方面,因為低溫共燒陶瓷基板陶瓷料中含有玻璃相,其綜合熱導率僅為2~3W/(m·℃)。此外,由于低溫共燒陶瓷基板采用絲網印刷技術制作金屬線路,有可能因張網問題造成對位誤差;而且多層陶瓷疊壓燒結時還存在收縮比例差異問題,影響成品率。

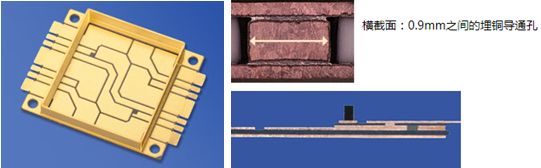

這里需要注意的是,在實際生產中,為了提高低溫共燒陶瓷基板導熱性能,可在貼片區增加導熱孔或?qū)щ娍?,但缺點是會造成成本增加。同時為了拓展陶瓷基板的應用領域,一般采用多層疊壓共燒工藝,可以制備出含腔體的多層結構(通常稱為陶瓷管殼而非陶瓷基板),滿足電子器件氣密封裝要求,廣泛應用于航空航天等環境惡劣及光通信等可靠性要求較高的領域。

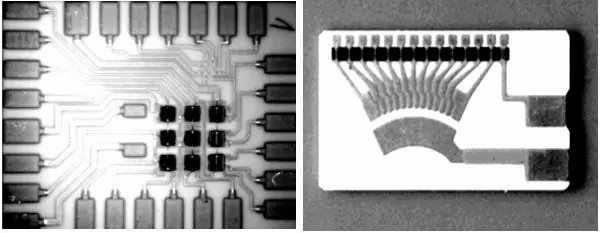

三、厚膜陶瓷基板
相對于高溫共燒多層陶瓷基板和低溫共燒陶瓷基板,厚膜陶瓷基板為后燒陶瓷基板。其制備工藝是:采用絲網印刷技術將金屬漿料涂覆在陶瓷基片表面,經過干燥、高溫?zé)Y(jié)(700~800℃)后制備。金屬漿料一般由金屬粉末(Ag-Pd或Ag-Pt)、有機樹脂和玻璃粉等組成。經高溫?zé)Y(jié),樹脂粘合劑被燃燒掉,剩下的幾乎都是純金屬,由于玻璃質粘合作用在陶瓷基板表面。燒結后的金屬層厚度為10~20μm,最小線寬為0.3mm。由于技術成熟,工藝簡單,成本較低,厚膜陶瓷基板在對圖形精度要求不高的電子封裝中得到一定應用。
四、直接鍵合銅陶瓷基板

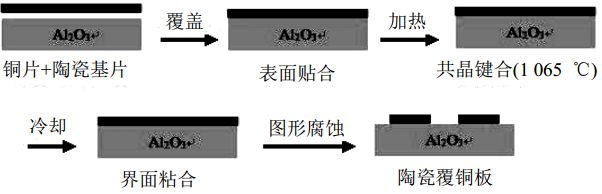

直接鍵合銅陶瓷基板是由陶瓷基片(Al2O3或AlN)與銅箔在高溫下(1065 ℃)共晶燒結而成,最后根據布線要求,以刻蝕方式形成線路。由于銅箔具有良好的導電、導熱能力,而氧化鋁能有效控制Cu-Al2O3-Cu復合體的膨脹,使直接鍵合銅陶瓷基板具有近似氧化鋁的熱膨脹系數。
直接鍵合銅陶瓷基板優點是:導熱性好、絕緣性強、可靠性高等,已廣泛應用于絕緣柵雙極型晶體管(IGBT)、半導體激光器(LD)和CPV封裝。特別是由于銅箔較厚(100~600μm),在IGBT和LD封裝領域優勢明顯。
其缺點在于:1)直接鍵合銅陶瓷基板制備利用了高溫下Cu與Al2O3間的共晶反應,對設備和工藝控制要求較高,基板成本較高。2)由于Al2O3與Cu層間容易產生微氣孔,降低了產品抗熱沖擊性。3)由于銅箔在高溫下容易翹曲變形,因此直接鍵合銅陶瓷基板表面銅箔厚度一般大于100μm;同時由于采用化學腐蝕工藝,直接鍵合銅陶瓷基板圖形的最小線寬一般大于100μm。
直接鍍銅陶瓷基板制備工藝是:首先將陶瓷基片進行前處理清洗,利用真空濺射方式在基片表面沉積Ti/Cu層作為種子層,接著以光刻、顯影、刻蝕工藝完成線路制作,最后再以電鍍/化學鍍方式增加線路厚度,待光刻膠去除后完成基板制作。
直接鍍銅陶瓷基板優點:1)低溫工藝(300℃以下),完全避免了高溫對材料或線路結構的不利影響,也降低了制造工藝成本。2)采用薄膜與光刻顯影技術,使基板上的金屬線路更加精細(線寬尺寸20~30μm,表面平整度低于0.3μm,線路對準精度誤差小于±1%),因此直接鍍銅陶瓷基板非常適合對準精度要求較高的電子器件封裝。特別是采用激光打孔與通孔填銅技術后(實現陶瓷基板上下表面互聯),可實現電子器件三維封裝,降低器件體積,提高封裝集成度。
直接鍍銅陶瓷基板優點:1)電鍍沉積銅層厚度有限,且電鍍廢液污染大。2)金屬層與陶瓷間的結合強度較低,產品應用時可靠性較低。
在實際生產時,對于陶瓷基板材料為了降低基板翹曲,一般采用三明治結構(陶瓷基片上下面同時制作金屬層)。正面金屬層用于貼裝芯片,反面則用于平衡應力(由于金屬與陶瓷熱膨脹系數不匹配而產生),同時易于與下部的金屬熱沉焊接。
